8回路智能继电模块 产品说明书

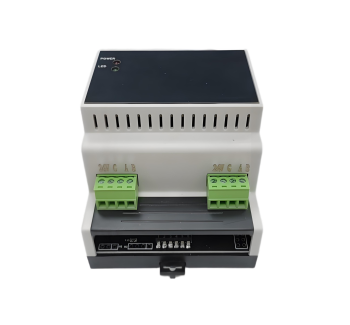

一、产品概述

本产品是一款高性能微控制器开发的8回路智能继电控制模块，专为工业控制、智能家居、自动化设备等场景设计。模块集成8路独立继电器输出、RS485通信接口及OTA远程升级功能，支持通过拨码开关快速配置参数，配备状态指示灯实时反馈运行状态，具备高可靠性与灵活扩展性。

二、核心硬件规格

1. 主控芯片

• •型号：GD32F103C8T6（国产ARM Cortex-M3内核，最高72MHz主频，64KB Flash，20KB RAM）




• •功能：负责逻辑控制、通信协议解析、继电器驱动及OTA升级管理。




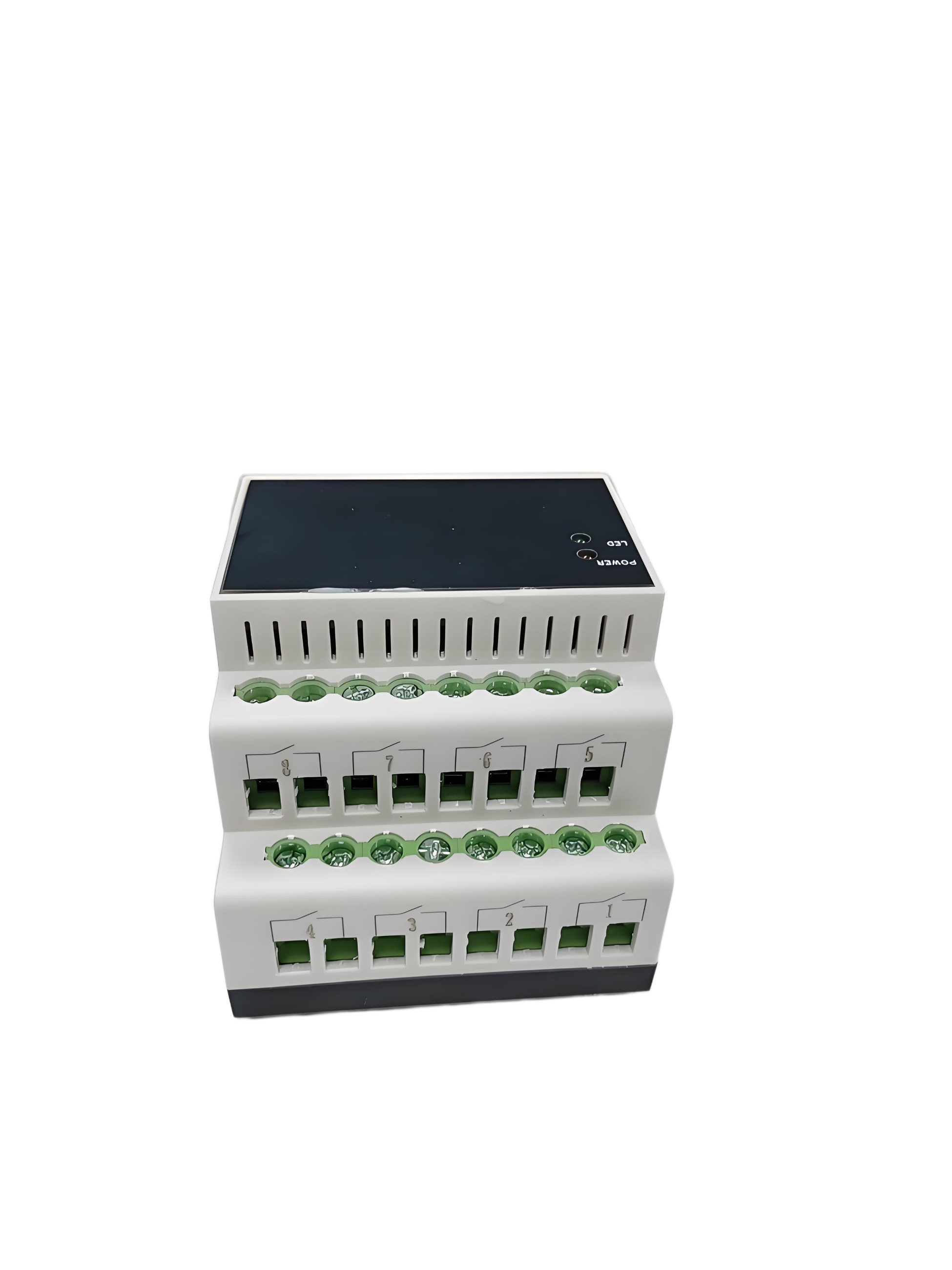

2. 继电器配置

• •型号：联发科定制继电器（工业级）




• •路数：8路独立控制（每路含常开/常闭触点）




• •触点参数：




• •额定负载电压：AC 250V / DC 30V




• •额定负载电流：10A（阻性负载）




• •机械寿命：≥100,000次（通断循环）




• •电气寿命：≥10,000次（额定负载下）




3. 指示灯

• •电源指示灯（POWER）：红色LED，常亮表示模块供电正常（24V输入稳定）；熄灭表示无供电或供电异常。




• •工作指示灯（LED）：绿色LED，状态定义如下：




• •熄灭：模块未初始化或故障；




• •慢闪（1Hz）：正常待机；




4. 拨码开关

• •位数：6位（高位在左，低位在右）具体映射关系需参考附录《拨码开关配置表》。

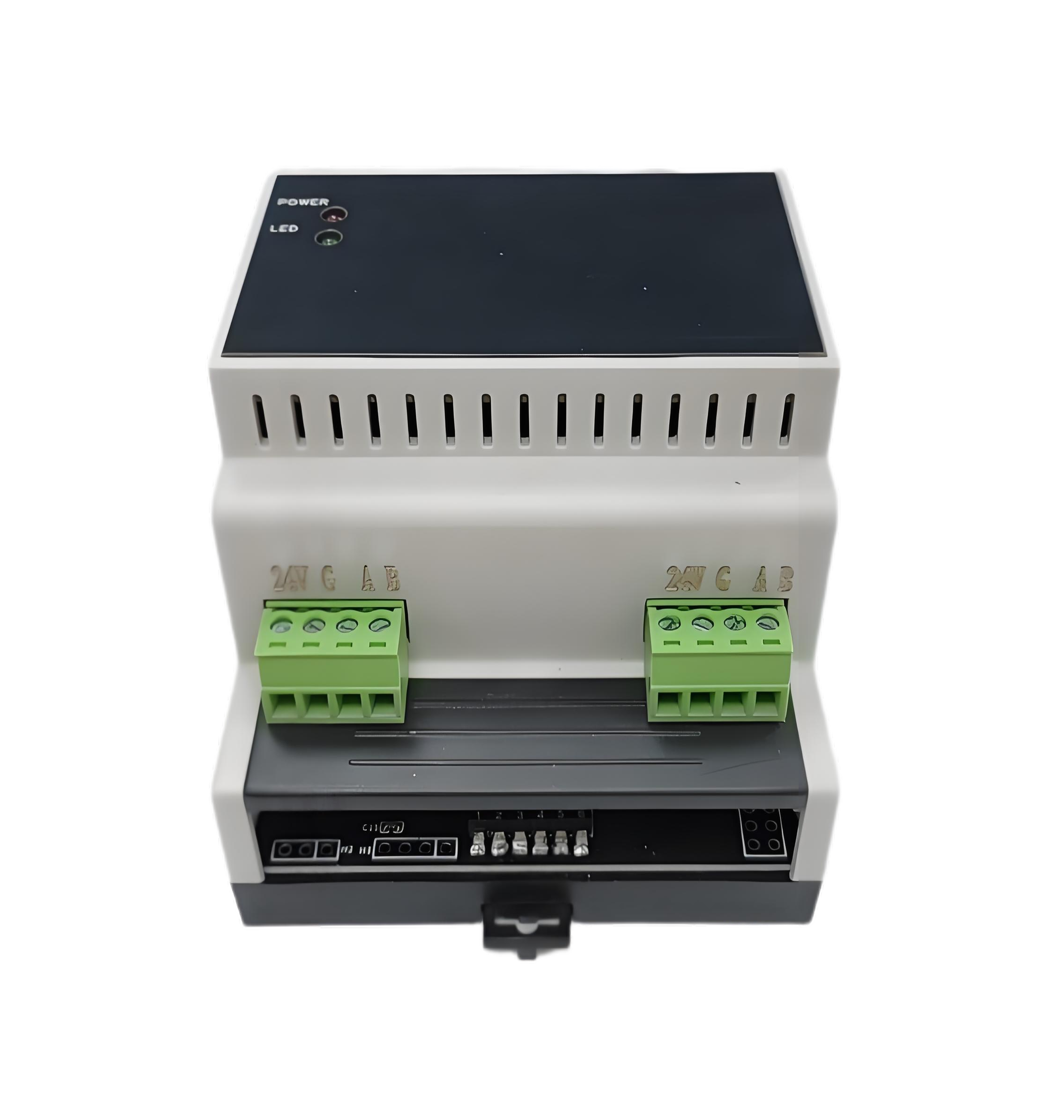

5. 接口与端子

三、核心功能说明

1. 继电器控制功能

•独立控制：8路继电器可单独通断，支持软件指令（RS485发送控制帧）。

2.RS485通讯功能

• •协议支持：Modbus RTU协议。




3. OTA远程升级功能

• •升级方式：通过RS485接口上传固件包（需使用专用升级工具），支持断点续传。







四、操作指南

1. 接线步骤

1. 1.供电连接：将24VDC电源正极接“24V”端子，负极接“GND”（建议并联1000μF滤波电容）。




2. 2.通信连接：上位机RS485A接模块RS485A，上位机RS485B接模块RS485B（需共地）。




3. 3.负载连接：负载火线接继电器“NO”端子，零线接“COM”端子（或根据需求切换“NC”）。




4. 4.备用控制（可选）：外部触发信号正极接顶部绿色端子，负极接“GND”（12-24VDC脉冲触发）。




2. 指示灯状态判断

• •电源灯不亮：检查24V供电是否正常（电压过低/反接）、电源线是否接触不良。




• •工作灯慢闪：模块正常待机，可通过RS485发送查询指令确认状态。

3. OTA升级注意事项

• •升级前确保模块供电稳定（避免断电导致程序丢失）；




• •固件包需通过官方工具校验（MD5/SHA256），避免恶意文件；




• •升级过程中禁止断开通信线或电源，否则可能导致模块失效。




备注：本说明书最终解释权归贵州墨加智能科技有限公司所有，参数可能因硬件版本升级调整，具体以实物为准。
